当前世界环境

介绍

这些日子出现了主要的环境问题是气候变化，资源流失等。气候变化正在增加空气污染，例如烟雾，臭氧层，温室效果等的耗尽，这是对研究人员的基本关切。利用城市化和工业化的水泥是空中污染的重要原因，因为10宗CO ₂ 从10宗水泥制造中发出，这有助于5-7％的CO ₂ 全球变暖排放。 ^1－3 可采用高炉炉渣、稻壳灰(RHA)、粉煤灰、缩合硅灰(SF)、木材废灰、椰壳和纤维等工农业副产物作为粘结剂，以降低CO ₂ 排放。 ^{4 - 9日}

粒度，细粒，表面积，二氧化硅结晶相，二氧化硅含量，²⁴从研究中发现，砂浆的机械强度随着水泥的重量替代而增加10％。^25日,26日从以前的一项研究中，得出结论是RHA分馏水泥的分数替代水合的热量，提高了制造混凝土的强度，更经济，也是环保的。

在本综述论文中，综述了一些研究人员用稻壳灰（RHA）作为额外的胶凝材料对混凝土的性能，如抗压强度，可加工性，渗透率和拉伸强度的额外水泥材料。

稻壳灰的性质

稻壳的颜色取决于燃烧的原材料，过程，时间，持续时间和温度的源，从发白的灰色到黑色。根据代码是456，rha被分类为n型pozzolana。²⁷表1征于化学性质，表2分别描绘了rha的物理性质。

表1列出了RHA和水泥的成分。众所周知，水泥的主要粘结成分是CaO, CaO也是RHA的组成部分，但其比例比水泥低。从表中可以看出，在RHA和水泥中，所有其他组分几乎是相似的。因此，RHA也可以作为水泥在混凝土中的分式替代。

表1:按重量百分比计算的RHA的化学性质^{19日,进一步}是:

组件	SiO2	艾尔2O3.	菲2O3.	曹	分别以	所以3.	Na2O	K2O	量*
RHA	86.8 - -95.1	0.2 - 0.5	0.1 - -0.9	0.5 -2.9	0.3 - -0.9	0.0 - -1.2	0.1 -1.0	0.5 - -3.1	0.5 -8.5.
水泥	21.8 - -22.0	4.7-5.5	2.3 - -3.4	60.5 - 61.6	2.6 - 4.3	2.0 - 2.2	0.1 - 0.4	0.7 - 1.1	0.5 - 2.3

表2：各种作者提供的稻壳灰的物理性质^33-40.是:

财产	比重	比表面积(m2/公斤）	火山灰活性 指数 （％）	散装密度 （kg / m3.）	中值粒径 (μm)	氮吸附 （M.2/公斤）	表面积(厘米2/G）
RHA	2.1 - 2.2	240.0 -376.8.	81.3 - 88.9	420.0 - 429.1.	5.0 - 7.4	24.3 - 28.8	4091 - 5685
水泥	3.1 - 3.3	3310	-	830 - 1650	4.6 - 10.5	-	-

含RHA混凝土的性能

可加工性

可以混合，运输和放置混凝土的毫不费力，称为可加工性。作为可渗透的材料，水泥中的rha分数取代减少了新混凝土的可加工性。虽然，可加工性可以改善通过使用高质量的超级塑化剂。萨拉斯等等。，用15或20％的RHA确定，混合物变得更硬超级增塑剂已被要求保持重要的可加工性。 ^41. Suaiam.并且Makul表示，通过更换高达25％的RHA给出足够的结果，而如果细骨料部分被大量的RHA部分取代，则可以减少可加工性。 ^42. 勒等。，了解高性能的各种百分比的结果细粒度的结果表明，随着RHA含量的增加，由于RHA比表面积大，工作性下降。 ^43. 由于RHA具有较大的表面积和含碳量，需要使用大量的减水外加剂来保持恒定的和易性。 ^43. 含有两种不同RHAS的混凝土的可加工性，一种控制燃烧稻壳美国同时对乌拉圭其他不可控燃烧稻壳灰进行了研究，发现不可控燃烧稻壳灰混凝土由于未消耗碳含量低，比可控燃烧稻壳灰混凝土需要更少的高效减水剂。 ^44.

Safiuddin等研究发现，采用超减水剂(3.5 ~ 4.5%)、RHA(5 ~ 30%)和水灰比(0.30 ~ 0.40)配制的混凝土坍落度为265 ~ 280 mm，与0% RHA混凝土相同，但混凝土的变形性能显著增强。¹⁷传感表演坍落度测试并发现正常的混凝土表现出介质可加工性（52mm），而对于RHA混凝土具有低的可加工性（45-48mm）。NAGRALE.等，指出随着混凝土中RHA的增加，由于混凝土细度材料的增加，可行的混合所需的水也会增加。^45.从文献中透露了特定的表面积，空隙尺寸散射和RHA的水需求是控制砂浆流动性的关键因素。^46.莫里克向低坍落度的原因表示，随着RHA量的增加，通过重量增加了混凝土体积，因为水泥的密度高于RHA i. 3.11g / cm^3.相比之下，2.1 g/cm^3.在rha。^47.

抗压强度

从之前的学习已经发现，在混凝土中的部分取代Rha，强度增加。 ^{29日,48岁,49} 大多数合适的RHA替代品种从水泥重量的5％到30％。RHA的比表面积和堆积密度是影响水泥性能的重要参数。随着比表面积的增加，通过消耗混凝土中存在的氢氧化钙，呈现出显着的波佐，而散装密度由于空隙率较小而升高了机械强度。用10％的rha替换水泥，由于高火上的含量和二氧化硅含量而不断地增加抗压强度。 ^{23日,30日,50} 肺等。检查RHA和正常的具体性质，结论是，在7,14和28天的强度分别为47MPa，52MPa，61MPa和50MPa，54MPa，56MPa。 ^30. muthadhi.等等。，和Ganesan等。检测到无定形二氧化硅和rha的细粒尺寸的存在，20％rha混凝土表现出最大的抗压强度。 ^48岁,49 图1为普通硅酸盐水泥和稻壳灰的SEM图。 ^32.

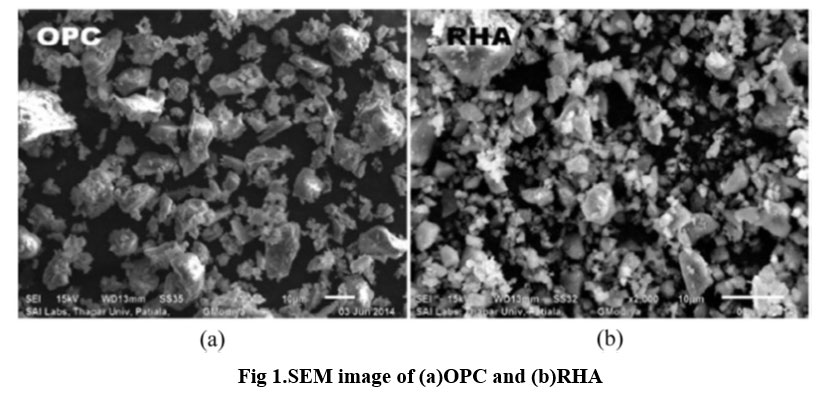

图1：（a）opc和（b）rha的sem图像 点击此处查看数字

（化学活化剂）和^21,51萨拉斯等.，观察到用RHA替代水泥5-10%后，抗压强度显著提高。^41.Suaiam和Makul检测到抗压强度的减少，每次替换0-100％rha的细聚集体。^42.siddique.等，发现RHA和(芽孢杆菌)的强度分别上升10.2%、11.8%和14.7%航空由于水泥沙子中的空隙中的方解石产生，菌株比普通混凝土分别在7,28和56天的正常混凝土。²²Kulkarni.等。，发现，通过0〜30％的rha百分比，强度略有增加（0.75％-4％）7^TH.而在28时，除了30%的RHA替换后，强度显著增加(7.5%-15.5%)，与普通混凝土相同^TH.的一天。^52.

抗拉强度

水与水泥的比例为0.35,0.50,0.65％，分别表现出9％，33％和43％的额外强度，然后在固化91天后常规混凝土。₄所以₂Gastaldini等.和Chindaprasirt等人揭示了含20% RHA, 1% K的混凝土

Madandoust.等等。，观察到20％rha替换的混凝土具有分裂拉伸^53.分别比正常混凝土大得多，但遭受了30％的rha替代品的巨大秋季。²Saraswathy和Song在圆柱形试样的混凝土中分别加入15%、20%、25%和30%的RHA，观察到不同比例RHA混凝土的劈裂抗拉强度分别为4.92、4.60、4.58和3.67 N/mm。^41.萨拉斯和小组观察到RHA混凝土表现出比传统混凝土的弯曲拉伸强度的显着结果。^50.抗拉强度是指材料在拉力作用下的抗破坏能力。抗压强度随养护时间的增加而增加，抗拉强度也随之增加。亚历克斯·J等等。，通过考虑容重、比表面积、实际尺寸、RHA添加百分比等方面，研究了部分替代RHA混凝土与传统混凝土的劈裂抗拉强度，发现传统混凝土在大多数水平上缺乏替代RHA复合混凝土的能力，除了7天的强度，15和20 wt%替换的样品强度比普通混凝土低21%，在3天，1年后放大到4%高。²⁵GIACCIO研究了RHA混凝土的失效组分等。和akinwonmi el al。这揭示了由于rha在混凝土中存在的应力下的裂缝产生的裂缝高于对照混凝土。^39,54.这可以归因于由于RHA百分比增加，与对照混凝土相比，混凝土变得更轻，更硬，因此显示出更多的裂缝。^54.

渗透率

来自氯化物的抗性是混凝土韧性的重要因素，因为氯化物将引发并加速混凝土中加固腐蚀过程。Madandoust.等等。，观察到火山灰材料增强了对氯离子入口的保护，减少了钢筋的腐蚀开始时间²⁵勒等等。，表示，通过提高RHA百分比，减少混凝土的渗透性，并且用20％的RHA替代获得最低渗透率值。¹¹Sensale研究发现，混凝土中添加15%的RHA时，由于RHA的空隙精炼能力，抗氯离子渗透能力最好。^44.Ganesan等等。，从他的试验得出的结论是，高达30%的RHA替换，通过含有RHA的混凝土的总电荷持续下降。^48.另一个研究人员ramasamy研究了，在混凝土中使用Rha，氯离子扩散增加但仍处于“非常低的类别”中。在15％rha Motar中获得的最小电荷因为孔隙率的降低导致了低渗透率。^55.Hesami.等等。，在透水混凝土路面上进行不同的W / C比（0.27,0.33和0.44）进行测试，发现渗透率随着W / C比（0.33 <0.27 <0.44）而变化，范围为0.08-0.48cm / s，这非常高用作漏极层。^56.

RHA的工业和实际应用．

rha已被用于水泥，钢，橡胶，化妆品，食物等的各种行业中使用二氧化硅和氧化钙含量的存在控制RHA对各种应用的适用性。发现稻壳灰烬比硅烟，粉煤灰，炉渣等更好的辅助材料，用于工业用途。在钢铁工业中，由于其低导热率，低堆积密度等，RHA已被用作优异的绝缘体。RHA也用于涂覆熔融金属，因为它不允许快速冷却金属。在水泥行业中，高达10％的RHA替代水泥显示出混合物强度的显着导致结果。由于在rha中的二氧化硅的高存在，萃取二氧化硅是安静的经济学。该二氧化硅可用作橡胶工业中的增强剂，也可用作化妆品工业和反裂化中的清洁剂与水泥/石灰混合的RHA可用作土壤的稳定剂^57,58食品工业中的代理商。将指标特性和粒度分布的土壤。^59、60

结论

根据文献综述，启动了以下关闭：

1. 随着混合料中稻壳灰(RHA)百分比的增加，和易性降低，因此必须使用良好的高效减水剂才能达到所需的和易性。相当大的
2. 混合料的抗压强度和抗拉强度随掺量的增加而增加，20%的掺量为最佳掺量。
3. 随着rha百分比在混凝土中增加，氯离子渗透和渗透率减少由于rha的空隙精炼能力。
4. 发射罐₂在混凝土中使用RHA，资源耗尽等问题，固体废物处理ANDCO是
5. 稻壳燃烧的排放量是10％，这很少₂由于有限公司，在更大程度上减少比较合作₂水泥制造排放。^61.
6. 上述事实得出结论，稻壳灰（RHA）是一种伟大的替代成分，可用于混凝土中，但可以进行渗透混凝土中利用水稻壳灰（RHA）的进一步调查。

致谢

本综述由本文作者进行并支持。作者感谢PAU，卢迪亚纳资源，作者之一D S Aulakh感谢CGCTC的同事和工作人员，Mohali & Mandeep Kaur在工作期间的一贯支持和宝贵建议。

参考

1. Chungsangunsit T，Gheewala S H和Patumsawad S.电力生产稻壳燃烧的排放评估。国际能源与环境工程。2009；3（5）：625-630。
2. 罗伊A.使用稻壳灰和水泥进行土壤稳定。国际土木工程学报．5(1): 49-54。2014
3. Akinyele J O，Salim R W，Oikelome K O和Olateju o T（2015）使用稻壳灰作为横向粘土土壤的稳定剂。土木及环境工程2016年；9(11): 1410 - 1414。
4. Bhusari S.稻壳灰烬的工业应用绝缘材料：减少溶液土地污染。Adv Engg Tech的Int J。2016; 8(1): 552 - 553。
5. Mistry B.稻壳的性质和工业应用。int j engg sci和computing。2016年；16(10): 2677 - 2679。
6. 谷壳和纤维对透水混凝土路面力学性能的影响。建设母体。2014年；53：680-691。
   CrossRef
7. 稻壳灰混凝土ramasamy r.碾压强度及耐久性。J民间eng。2011；16: 93 - 102。
8. Akinwonmi，塞缪尔a和伊曼纽尔。大轴压缩负荷下稻壳粒子混凝土骨折行为。RES J ENGG并应用SCI．2013; 2（2）：132-136。
9. Saraswathy V和Song H W.稻壳灰混合混凝土的腐蚀性能。建设母体。2007；21:1779 - 1784。
   CrossRef
10. Kulkarni.M s，mirgal p g，bodhale p p稻壳对混凝土性能的影响。土木工程与环境技术2014年；1(1): 266 - 29。
11. 谷壳灰和化学活化剂对混凝土中氯离子渗透和碳化的影响。杰姆Concr Comp。2007; 29.：176-180。
    CrossRef
12. Alex J，Dhanalakshmi J和Ambedkar B.实验调查在稻壳上换稻壳替代混凝土生产。建立垫。2016年；127：353-362
    CrossRef
13. Muthadhi A和Kothandaraman S.水稻壳灰混合混凝土性能特征的实验研究。土木工程材料杂志。2013年; 25.(8): 1115 - 1118。
    CrossRef
14. Ganesan K, Rajagopal K和Thangave K.稻壳灰烬混合水泥评估混凝土强度和渗透性能的最佳替代水平。建立垫。2008；22：1675-1683。
    CrossRef
15. Moulick K K.预期使用稻壳灰烬在印度生产混凝土。土木及环境工程2015年；9(3): 324 - 329。
16. 勒H T，Kraus M，Siewert K和Ludwig H M.宏观中多孔稻壳效果对自整体高性能混凝土制备砂浆流变性能的影响。建设母体。2015年；80:225 - 235。
    CrossRef
17. 稻壳灰资源化利用研究。Int J Engg Res和App。2012；2(4): 001 - 005。
18. Sensale G R.稻壳灰对水泥材料耐久性的影响。杰姆Concr Comp。2010；32：718-725。
    CrossRef
19. 法拉罗碳中性米糠灰作为部分白色水泥的替代品。公民Engg垫。2010；22（10）：1078-1083。
    CrossRef
20. SUAIAM G和MAKUL N.在自合并混凝土中利用大量未加工的褐煤粉粉煤灰和稻壳灰。J干净的刺激。2014年；78:184 - 94。
    CrossRef
21. 谷壳灰处理技术研究进展[j]高性能混凝土。CEM CONON RES。2009；39：773-778。
    CrossRef
22. Della V P，Kuhn I和Hotza D.稻壳作为替代源，用于活性二氧化硅生产。母猪。2002；57(4): 818 - 821。
    CrossRef
23. Giaccio G，De Sensale G R和Zerbino R.稻壳稻米壳正常和高强度混凝土的故障机理。杰姆Concr心神。2007；29:566 - 474。
    CrossRef
24. Chao-Lung H，Anh-Tuan B L和Chun-Tsun C.水稻壳灰对混凝土强度和耐久性特性的影响。建设母体。2011；25:3768 - 3772。
    CrossRef
25. Park Kb，kwon s j王X y.稻壳灰对水泥材料水合的影响分析。建设母体。2016年；105：196-205。
    CrossRef
26. van V T A，稻壳灰作为火山灰掺合料和内固化剂在超高性能混凝土中的应用。杰姆Concr心神。2014年；53：270-278。
    CrossRef
27. 作为反应性二氧化硅和细度的函数，Antiohos S K，Papadakis V G和TSIMAS S.稻壳稻壳米壳灰（RHA）效果。CEM CONON RES。2014;61-62：20-27。
    CrossRef
28. Madandoust R, Ranjbar M M, Moghadam H A稻壳灰混凝土力学性能及耐久性评价。Biosyst Eng。2011；110：144-152。
    CrossRef
29. Zahedi M, Ramezanianpour A A和Ramezanianpour A M.水泥砂浆力学性能和耐久性的评价氯化物离子渗透下纳米二氧化硅和稻壳灰。建设母体。2015年；78：354-361。
    CrossRef
30. 部分稻壳灰作为补充胶凝材料的绿色混凝土。综合评价。J可再生和可持续的能源评论。2017年；82(3): 3913 - 3923。
31. Zebrino R，Giaacio G和Isaia G C.混凝土在没有加工的情况下掺入稻壳灰烬。建立垫。2011；25：371-378。
    CrossRef
32. Chao-Lung H，Anh-Tuan B L和Chun-Tsun C.水稻壳灰对混凝土强度和耐久性特性的影响。建立垫。2011; 25：3768-3772。
    CrossRef
33. 勒H T，Nguyen S T和Ludwig H M.高性能研究细粒子混凝土含米壳灰。细胞垫。2014年；8(4): 301 - 307。
34. Chopra D，Siddique R和kunal。人力，渗透性和微观结构- 含有米壳灰的混凝土。Biosyst Eng。2015年；130:72 - 80。
    CrossRef
35. is456，普通混凝土和钢筋混凝土-实践规范，印度标准局，新德里，2000。
36. 别锐，宋旭，刘强，季旭，陈鹏燃烧条件和稻壳灰（RHA）混合量对水泥力学行为的影响．杰姆Concr心神。2015; 55:162 - 168。
    CrossRef
37. Madandoust R，Mohammad M和Ahmadi H.稻壳灰混凝土的机械性能及耐久性评价。Biosyst Eng。2011；110：144-152。
    CrossRef
38. Zain M F M，伊斯兰教M N，Mahmud F和Jamil M.生产稻壳灰烬，以混凝土用作补充水泥材料。建设母体。2011；25:798 - 805。
    CrossRef
39. 陈志强，陈志强，陈志强，等。稻壳灰中火山灰活动的结构研究。CEM CONON RES。2008；38：861-869。
    CrossRef
40. Siddique R, Singh K, Kunal, Singh M, Corinaldesi VRajor A.细菌稻壳灰混凝土的性质。建设母体。2016年；121:112 - 119。
    CrossRef
41. 掺有棕榈油、燃料灰、稻壳灰和粉煤灰的硅酸盐水泥砂浆抗氯离子渗透性能研究。建设母体。2008；22:932 - 938。
    CrossRef
42. Zerbino R，Giaccio G和Isaia G C.混凝土在没有加工的情况下加入稻壳灰烬。建设母体。2011；25：371-378。
    CrossRef
43. 稻壳灰混凝土强度的研究。杰姆Concr心神。2006；28：158-160。
    CrossRef
44. De Sensale G R.稻壳灰烬的影响水泥材料的耐久性。杰姆Concr心神。2010；32：718-725。
    CrossRef
45. Safiuddin M，West J S和Soudki K A.新鲜混合的自合并混凝土的性质，将稻壳灰作为补充固井材料。建设母体。2012；30：833-842。
    CrossRef
46. 2 .余泽尔N, Cinar Z, Akoz F, Biricik H, Gurkan Y Y, Kabay N, Kizilkanat A B.生稻壳添加对混凝土结构和性能的影响。建设母体。2013年；44：54-62。
    CrossRef
47. Chungsangunsit T, Gheewala S H和Patumsawad S.稻壳电力生产环境评估：泰国案例研究。Int能源J。2004; 6(1): 47-52。
48. Chabannes M，BénézetJC，Clerc L和Garcia-Diaz E.在轻质绝缘混凝土中使用生稻壳作为天然骨料：创新应用。建设母体。2014年70年;: 428 - 438。
    CrossRef
49. 巴塔查里亚利用农业残留物减少温室气体排放:以稻壳为例。活力。1999年；24（1）：43-59。
    CrossRef
50. 大量的人工废弃材料可以作为混凝土生产的补充胶凝材料(SCM)综述第二部分。J干净的刺激。2016; 142（4）：4174-4194。
51. 勒H T，Siewert K和Ludwig H M.砂浆中的碱二氧化硅反应，由含有米壳灰的自压式高性能混凝土配制。建设母体。2015年；88：10-19。
    CrossRef
52. Bui D D.稻壳灰烬作为矿物混合物高性能混凝土[ph.d.hesis]。荷兰：代尔夫特理工大学。2001年。
53. 托马斯陈志强、陈志强、陈志强等。废轮胎橡胶作为混凝土骨料的回收利用:耐久性相关性能。J干净的刺激。2016年；112：504-513。
    CrossRef
54. 托马斯B S，GUPTA R C，KALLA P和CSETENEYI L.含有废弃橡胶细聚集体的水泥混凝土的强度，磨损和渗透特性。建设母体。2014年59;：204-212。
    CrossRef
55. 托马斯B S，Damare A和Gupta R C.铜拖尾混凝土的强度和耐久性特性。建设母体。2013；48.：894-900。
    CrossRef
56. Mehra P，Gupta R C和Thomas B S.罐装水泥混凝土耐久性特性的评估。J干净的刺激。2016; 119：59-65。
    CrossRef
57. Mehra p，gupta r c和托马斯bs。罐装混凝土的性质作为细聚集体的局部替代品。J干净的刺激。2016年120年;：241-248。
    CrossRef
58. Kumar S，Gupta R C，Shrivastava S，Csetenyi L和Thomas B S.基于粘土含量，组合渐变的形态和抗压强度使用石英砂岩作为混凝土中粗骨料的部分替代的初步研究建设母体。2016年; 107.：103-108。
59. Prasittisopin L和Trejo D.掺入化学转化的稻壳的混合水泥系统的水合和相位形成。杰姆Concr心神。2015年59;: 100 - 106。
    CrossRef
60. 关键词:农业废弃物，辅助胶凝材料，力学性能，力学性能建造母体2015年74年;：176-87。
    CrossRef
61. Antiohos S K，Tapali J G，Zervaki M，Sousa-coutinho.J，Tsimas S和Papadakis V G.低体现的能量水泥含有未处理的RHA：强度发展和耐久性研究。建设母体。2013；49.: 455 - 463。
    CrossRef
